一、產品概述

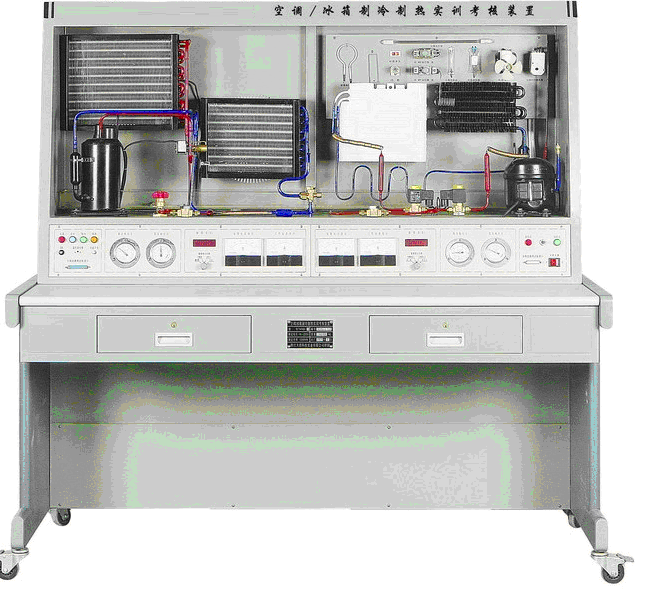

   本裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝。

二、功能特點

   1、該裝置集制冷空調、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體。

2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。

   3、實訓平臺直觀展示了空調、冰箱的系統結構、工作原理?？汕宄目吹街评湎到y(tǒng)結構 及主要部件的實物，系使整個空調系統系統的實時工作狀態一目了然。

 * 4、該裝置是根據分體式空調器、直冷冰箱控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、基本原理及維修技術

  5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。

6、冰箱冰箱控制電路為直冷模式控制。

 *7、安全保護：

采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

三、技術指標

   1、輸入電源：單相三線   AC220V±10%  50Hz

   2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）

   3、設備容量 ： ≤1.5KVA

   4、制冷劑： R22、R600a

5、冰箱：85W，

   6、外形尺寸（大約）1600mm×700mm×1150mm

   7、環保等級  材料選用符合國家相關環保標

8、安全保護：采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能

四、空調系統組成

*1、新型實訓平臺：

1）桌子采用100*100MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。

2）實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上，

整機含空調系統、電冰箱系統、電氣控制系統等組成。

2、空調外機

由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥組成

3、制冷制冷系統：

管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。

4、電源模塊：

包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、。

*5、分體空調控制線路模塊:

電腦板電路原理圖清楚明確，元件焊接在對應原理圖位置上，電腦板上設置有10個故障開關，可全方位演示電路故障功能，

1）遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2）遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3）整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4）整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5）整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6）內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7）空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8）空調不工作：將故障開關K9斷開，晶振不工作。

9）峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10）遙控失靈：將故障開關K11斷開，無傳感信號輸入。

6、透明式分體空調室內機（提供樣品）

內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括室

1）風機結構模式：五線電機、三速可調

2）送風模式：采用標準的風筒送風模式

五、直冷冰箱系統組成

1、冰箱

由制冷壓縮機、制冷過濾器、液視鏡、手閥組成

2、制冷制冷系統：

管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。

3、模擬冰箱

內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控制器、

六、智能電源管理系統

具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

故障查詢：一鍵故障可查詢歷史故障源

故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

手自動功能：手動、自動自由切換
